O modelo é uma ferramenta muito útil no setor AEC para mostrar uma representação em escala do nosso modelo. Mas para ser sincero, agora que temos modelos BIM e impressoras 3D, já ocorreu a mais de um de nós deixar de lado a placa de espuma e horas de cola branca para imprimir em 3D o nosso modelo Revit com medidas exatas, por mais complexa que seja a sua forma.

-

-

-

-

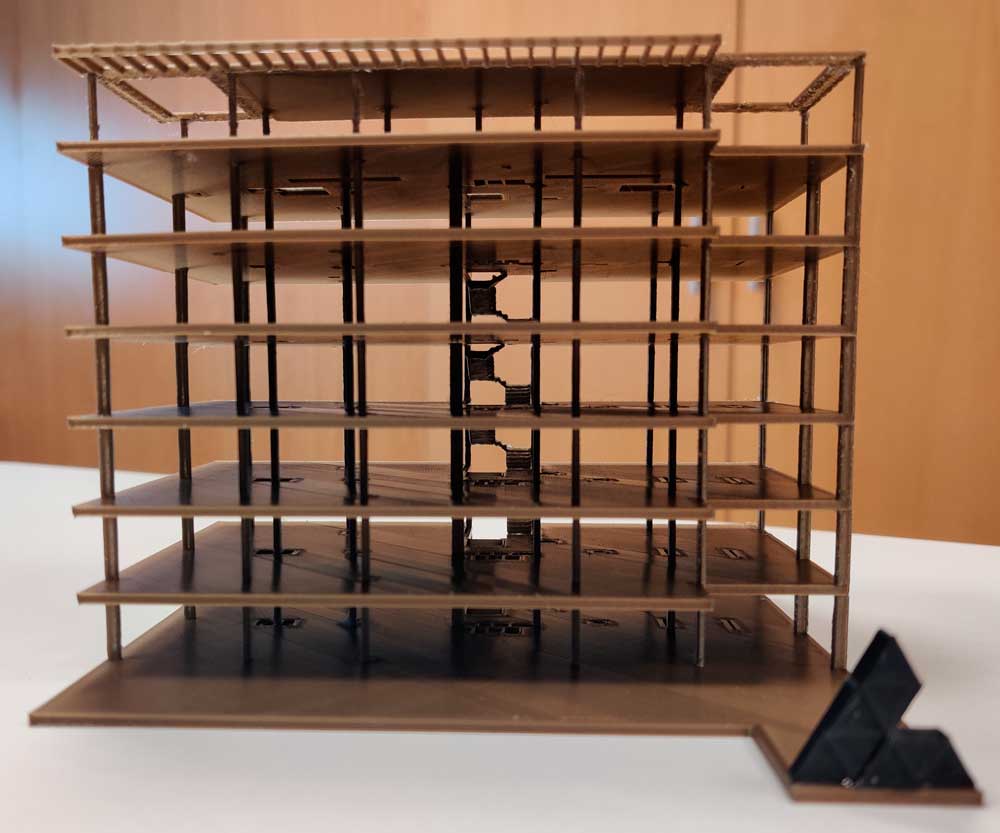

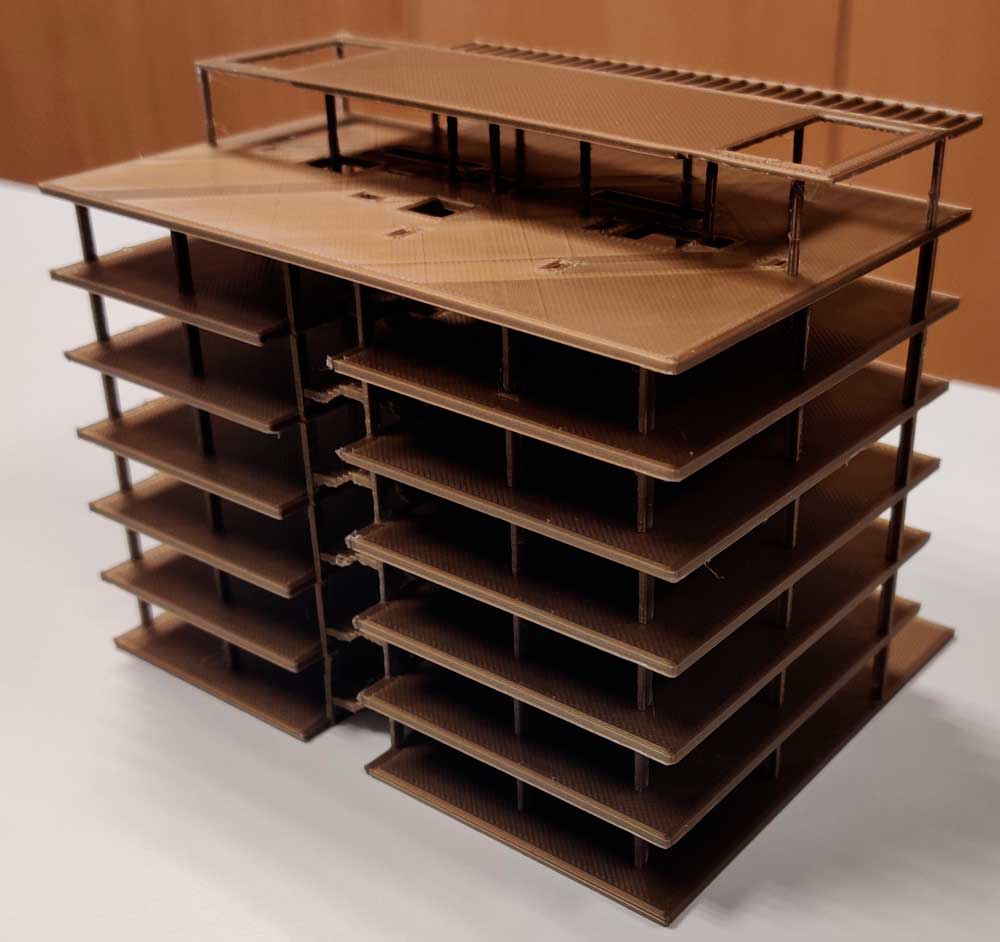

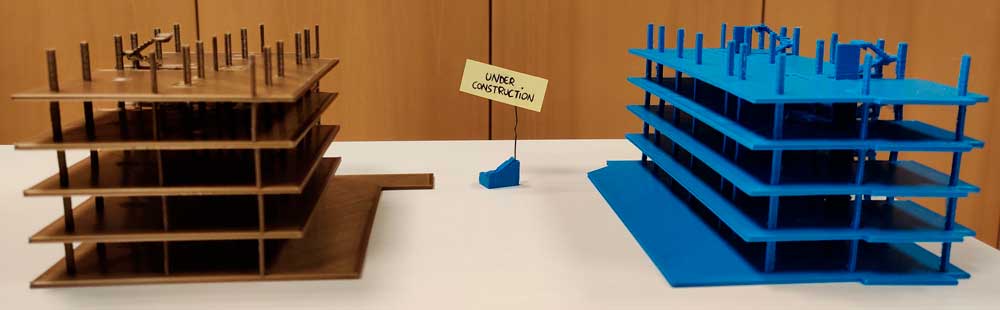

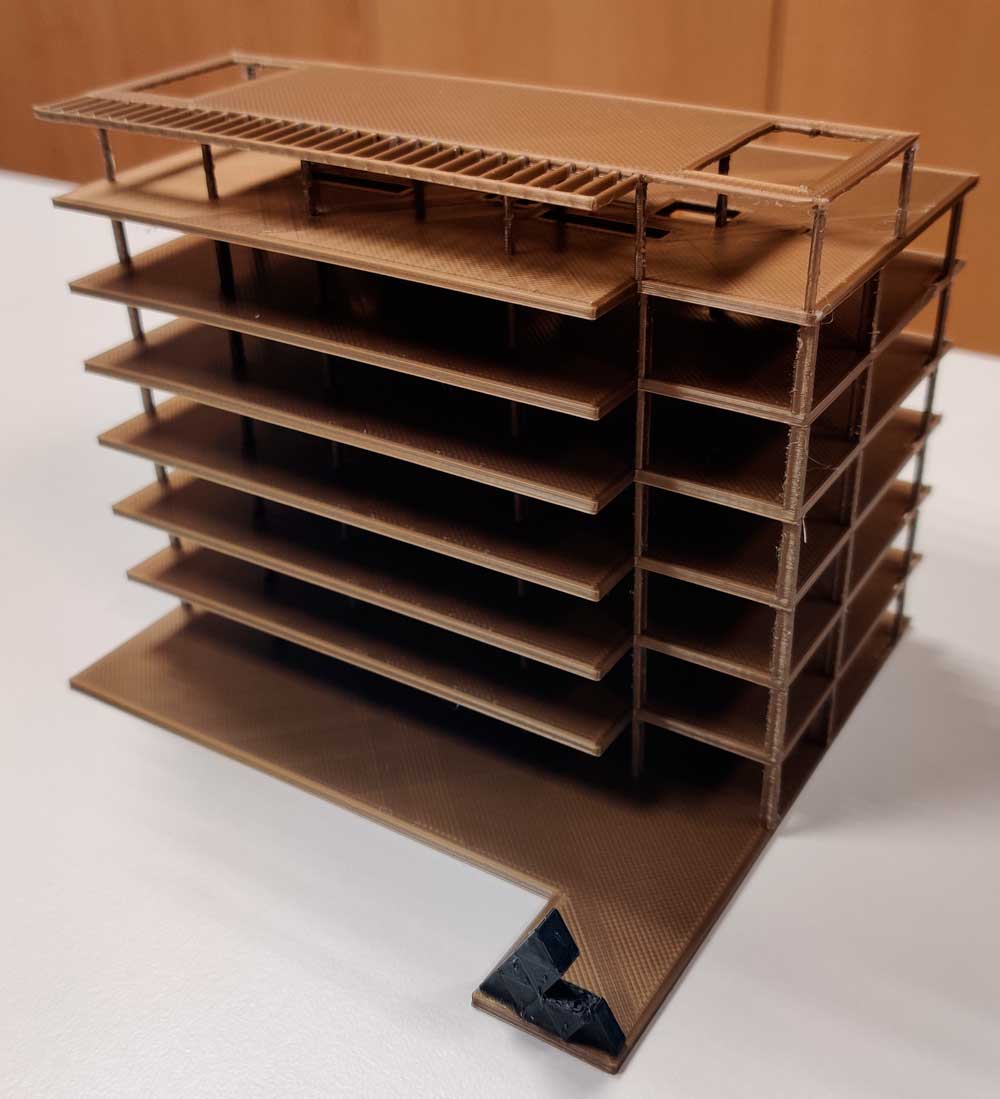

Modelos extraídos do Revit e impressos em 3D

Neste post mostraremos como imprimir um modelo do Revit, portanto precisaremos do plugin "STL Exporter" compatível com a versão que utilizamos.

Preparação do modelo

Antes de exportar o modelo, devemos saber que tudo o que é mostrado na vista 3D ativa será exportado e que será exportado no formato ".STL", como uma malha triangular.

Importante! Se tivermos categorias visíveis e houver elementos que não podem ser vistos de fora, esses elementos também serão modelados e exportados.

Ao exportar um modelo BIM para impressão 3D, estes são normalmente os três casos mais comuns:

• Modelo completo: geraremos uma visualização 3D geral, ocultando por filtros, categorias ou elementos o que não queremos exportar.
• Plantas específicas: deve ser feita uma visualização 3D para cada planta** para poder exportá-la independentemente das demais.
• Um detalhe/encontro: caixas de seção podem ser usadas para isolar uma zona de conflito ou uma área de especial complexidade.

Dica: recomendamos utilizar um modelo de visualização e aplicá-lo naqueles que utilizaremos para exportar os modelos. Desta forma teremos sempre ocultado as categorias que não queremos imprimir ou filtrado os elementos que não queremos ver.

Exporte o modelo

Depois que nossas visualizações forem geradas e os modelos aplicados, podemos exportá-los. Com a visualização ativa, ativaremos o "Exportador STL" onde aparecerá uma janela com 2 abas como a seguinte.

-

-

Instantâneos do plugin

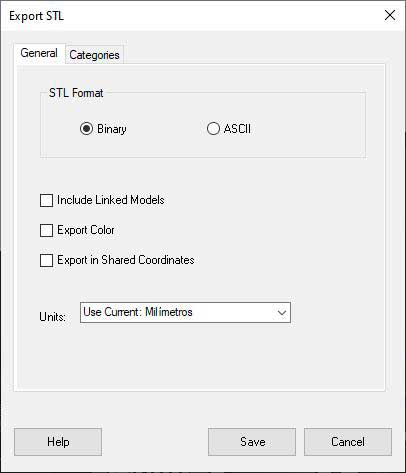

Na primeira aba podemos definir o formato .stl, incluir elementos de modelos vinculados, exportá-lo com cores, incluir coordenadas ou alterar as unidades.

Dica: se você deseja extrair elementos de modelos vinculados, é melhor copiar esses elementos ou vincular o link (Bind Link), pois ele não reconhece a caixa de seção para links e exportaria todos os elementos.

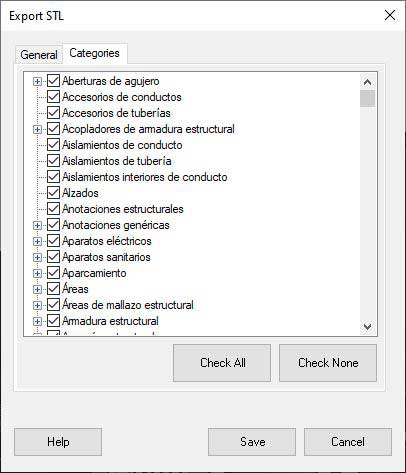

No segundo existe um seletor de categorias, mas se já estiver aplicado um template, esta etapa não será necessária.

Se você quiser saber como laminar o modelo e imprimi-lo, não perca a segunda parte do post.
