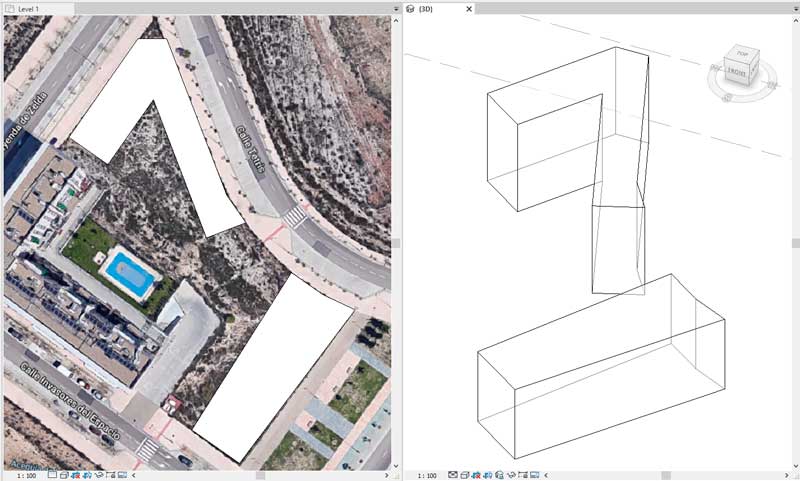

Massas no Revit, a solução integrada, mas genérica.

Muitas vezes esquecido, o editor de massa do Revit pode ser de grande ajuda nas fases preliminares de um projeto, porém, embora eficaz, não é a ferramenta mais imediata disponível quando se trata de converter rapidamente ideias em geometria, não é o método mais rápido. É aí que entra o FormIt como ferramenta especializada nas fases anteriores do projeto

FormIt, a solução específica da Autodesk:

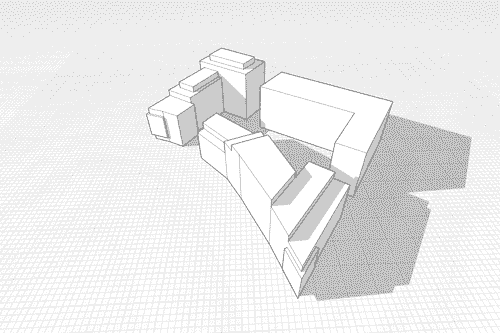

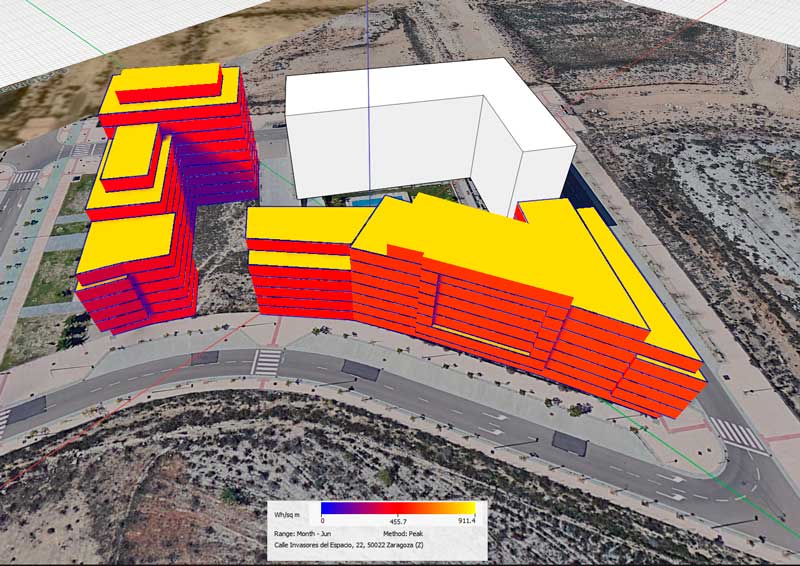

Normalmente os conceitos começam no papel, FormIt destaca-se como uma forma eficiente de passar do papel aos modelos, a princípio pode enganar pela sua simplicidade que, aliada aos seus controles bastante semelhantes aos demais produtos Autodesk, ajuda qualquer pessoa a assimilar o programa rapidamente. E é extremamente fácil e rápido localizar geograficamente o modelo, importar mapas e croquis, modelar formas e começar a testar a incidência solar, aplicar materiais e preparar vídeos e apresentações. Além disso, o FormIt suporta famílias do Revit para que possamos adicionar móveis às cenas e torná-las mais convincentes e, mais recentemente, o Dynamo foi integrado ao Formit com as infinitas possibilidades que isso acarreta.

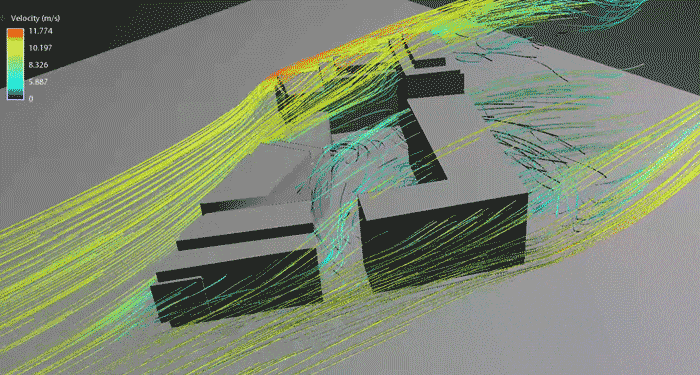

Autodesk Flow Design: o túnel de vento ao alcance de todos

Na defesa de um projeto, até o ar conta e em cidades como Saragoça, onde está localizada a sede do atBIM, é quase obrigatório considerar como o nosso edifício protegerá as áreas abertas dos ventos diretos. Além de conhecer as áreas onde são esperadas pressões mais elevadas, ajudando-nos a escolher um invólucro com a estanqueidade correta. Também é mais do que aconselhável procurar uma rosa dos ventos do local para testar como se comporta a nossa geometria, que pode vir de praticamente qualquer programa, pois suporta uma infinidade de formatos de troca de arquivos 3D, como FBX ou OBJ.

##AutodeskInsight

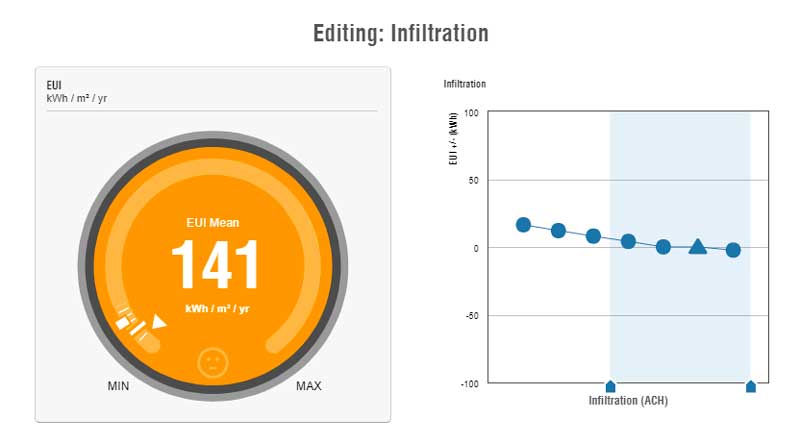

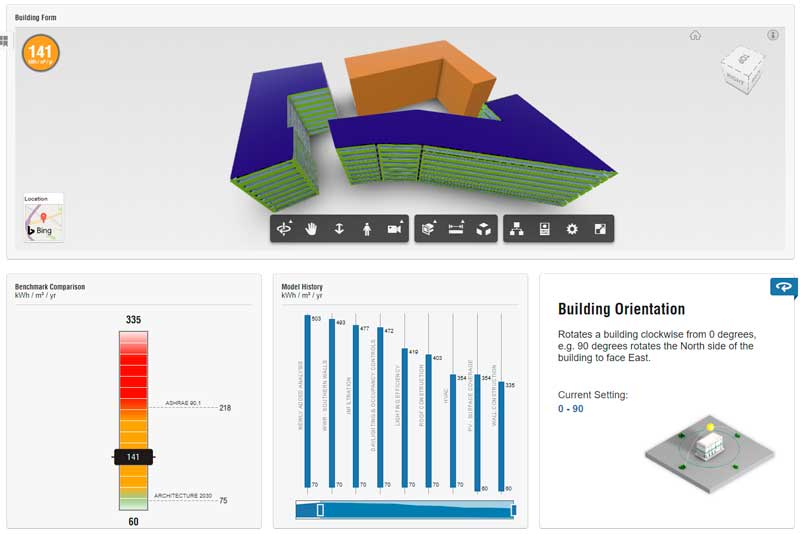

Insight é um serviço web da Autodesk que permite fazer estimativas rápidas de energia a partir de um modelo FormIt. O Insight usa as informações de geolocalização do projeto no Formit e faz referência cruzada com medições extraídas de estações meteorológicas próximas, usando o envelope de volume modelado no FormIt para estimar o consumo de energia sob condições padrão. O que é realmente poderoso é que o Insight permite modificar as condições padrão do cálculo, brincando com o tamanho, insolação, orientação e qualidades da envolvente do edifício, além de considerar variáveis ​​de aquecimento/resfriamento, ventilação, iluminação e uso do edifício. Para dar um exemplo, em nosso edifício vamos melhorar o consumo de energia adicionando a redução da superfície de vidro na fachada sul, escolhendo vidro triplo de baixa emissividade para a fachada sul, definindo o sistema de ventilação de alta eficiência entre outras soluções para que possamos prever o impacto de nossas decisões com números e avançar com essas decisões importantes nas fases iniciais do projeto.

Projeto aprovado, é hora do Revit.

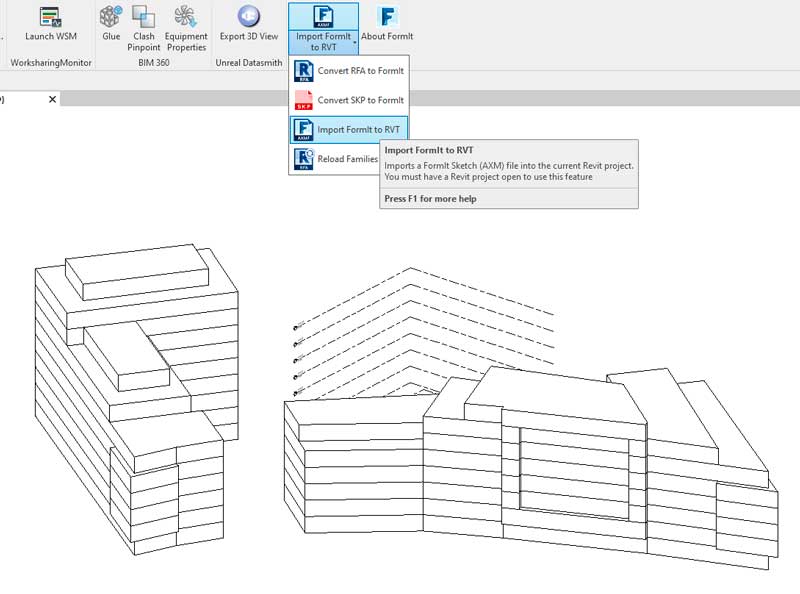

O modelo FormIt é um modelo BIM potencial, uma vez definido o nosso projeto, é hora de passar do FormIt para o projeto Revit. Esta transição é fácil e indolor graças ao add-in próprio da Autodesk, o processo é bastante direto, uma vez instalado o plugin no projeto, são importados os diferentes volumes gerados como massas bem como os níveis criados no FormIt
